Меден срещу алуминиев слънчев кабел

Как да сравните размера, прекратяването и общата инсталирана цена

Фотоволтаичен кабел от алуминий или алуминиева -сплав може да бъде практичен вариант за проектиран, одобрен фиксиран маршрут, особено когато масата на проводника и дълготрайната-икономика имат значение. Не е със същия-размер заместител на медта. Сравнете максимално съпротивление на проводника, изчислен спад на напрежението, ток и термични корекции, диаметър на кабела и манипулиране, одобрение на клема или съединител, преходи от мед-към-алуминий, метод на инсталиране, обхват на сертифициране и обща инсталирана цена. Гъвкавият калайдисан-меден фотоволтаичен кабел остава често срещан избор за проводници на модули и странични-връзки на низове, тъй като околната екосистема на съединителите често е проектирана около него. Точната спецификация на проекта и одобрената комбинация от компоненти контролират решението.

Ако проводниковият материал е само една част от нова-спецификация на проекта, започнете сръководство за избор на слънчев DC кабел. Тази статия отговаря на по-тесния въпрос относно инженеринга и доставките: когато се сравняват офертите за мед и алуминий, какво трябва да се преизчисли и провери преди одобрението?

Полезното сравнение не е "кой метал е по-добър?" Това е „коя цялостна кабелна{0}}и-система за завършване отговаря на изискванията за веригата, маршрута, съответствието и жизнения цикъл с най-ниския приемлив инсталиран риск?“ Ниската единична-цена на кабела може да изчезне след надстройка, включени са специални накрайници, преходен хардуер, различни барабани, допълнителен труд или преработка.

„Меден кабел“ и „алуминиев кабел“ не са достатъчно точни описания при покупка. Лист с данни и маркировка на кабела трябва да идентифицират материала и конструкцията на проводника. Класът на проводника, конструкцията на нишката и стандартът за завършен-кабел също оказват влияние върху гъвкавостта, границите на съпротивление и разрешената употреба.

IEC 60228:2023включва изисквания за номинални площи на проводника, конструкция на проводника и стойности на съпротивление върху проводници от мед, алуминий и алуминиева -сплав, използвани в приложимите видове кабели. Това не прави всеки материал взаимозаменяем: стандартът за завършен кабел, продуктовият сертификат и планираната инсталация все още определят дали дадена конструкция е приемлива.

 Страница за обслужване на фотоволтаични-компоненти на TÜV Rheinlandизброява DC PV кабел съгласно EN 50618 или IEC 62930 и PV алуминиев кабел под 2 PfG 2642. Това е важен сигнал за обществена поръчка: алуминиевият PV кабел трябва да бъде оценен чрез собствени продуктови доказателства и предвидено приложение, а не да се предполага, че наследява приемането на меден продукт H1Z2Z2-K.

Номиналната площ на проводника е само един вход. За всеки предлаган кабел вземете максималното съпротивление на проводника при посочената референтна температура от текущия лист с данни или приложимите доказателства за продукта. Използвайте тази стойност в изчислението на спада-напрежението и загубата на проекта, след което приложете необходимия ток и термичен метод за действителната инсталация.

Технически полезен лист за сравнение записва тока на веригата,-дължината на еднопосочно трасе, системното напрежение, допустимото падане на напрежението, допусканията за околната и -температурата на проводника, групиране, метод на инсталиране, максимално съпротивление на проводника, изчислена загуба и координация на-защитното устройство. Ако някой от тези входове се промени, избраният раздел може да се промени.

За логиката на изчислението, използвана при сравняване на конвенционални медни размери, вижте4 mm² срещу 6 mm² соларен кабел. Не копирайте резултата от него в оферта за алуминий: въведете данните за собственото съпротивление, ток, диаметър и край на алуминиевия продукт.

Кабелът е полезен само когато може да бъде завършен в останалата част от системата с одобрени компоненти и контролирана изработка. Проверете клемата, контакта или накрайника за материал на проводника, клас на проводника, диапазон от размери, конструкция на нишка и оценка на оборудването. След това проверете размерите на оголване, подготовката, инструмента и матрицата, последователността на компресия, въртящия момент, обхвата на уплътнението, изискването-за изтегляне и метода на проверка от съответните инструкции на производителя.

Не поставяйте алуминий в контакт само защото проводникът физически пасва. Не използвайте общ инхибитор на оксиди, процедура с четка или стойност на въртящия момент, освен ако одобреният производител на завършване не го изисква. Когато алуминиево трасе се свързва с медно оборудване или кабел с медна струна, посочете одобрено преходно решение и дръжте интерфейса достъпен, ако проектът или планът за поддръжка го изискват.

За пълния преглед на-контакт-уплътнение-инструмент-съединяване използвайтесъвместимост на соларния кабел и конектора. Тази статия за материала установява само добавеното правило: интерфейсът трябва да бъде одобрен за точния материал и конструкция на проводника.

Ръководството за жици и кабели на UL обяснява, че алуминиевите и покрити с мед-алуминиеви проводници изискват идентифициращи маркировки, докато обучителният материал на NEMA илюстрира как маркировките на клемите съобщават за-пригодността на проводника. Тези препратки са полезни помощни средства за четене, но точно посоченият продукт, инструкциите за оборудване и местният код управляват инсталирането.

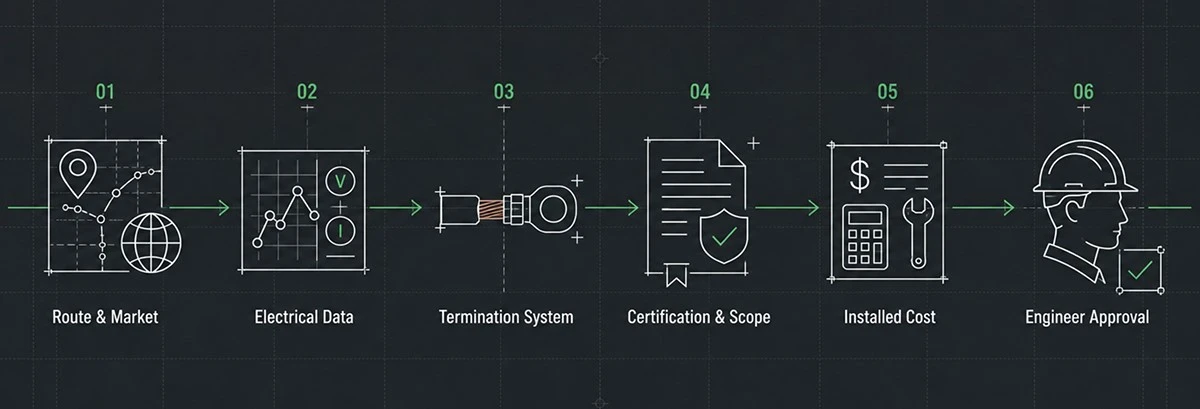

1. Потвърдете, че пазарът на местоназначение, собственикът, EPC, застрахователят, комуналната компания и спецификацията на проекта позволяват предложения материал за проводник и приложение на кабела.
2. Идентифицирайте точния материал или сплав на проводника, класа на проводника, конструкцията на нишката, модела и производителя; отхвърлете описания, които казват само "алуминиев кабел".
3. Получете максимално съпротивление на проводника, номинална площ, външен диаметър, тегло на кабела, минимален радиус на огъване и разрешени условия на издърпване от текущите документи.
4. Преизчисляване на ток, корекции на температура и групиране, спад на напрежението, загуба на енергия и защита за действителния маршрут.
5. Проверете дали всеки конектор, накрайник, клема и вход за оборудване покриват материала на проводника, класа, размера и диаметъра на кабела.
6. Дефинирайте само-одобрените от производителя стъпки за отстраняване, подготовка на повърхността, инхибитор, инструмент, матрица, компресия, въртящ момент и проверка.
7. Посочете одобрен преход от мед-към-алуминий навсякъде, където проводникът променя материала; управлявайте влагата и различни-метални интерфейси.
8. Проверете барабаните, тегленето, радиуса на огъване, опорите, пълнежа на тавата или тръбопровода, движението по маршрута, условията за погребване и достъпните места за преход.
9. Проверете кабелния стандарт или основата за оценка, собственика на сертификата, модела, диапазона на размерите, маркировката, фабричните записи и приемането на проекта.
10. Сравнете общите разходи за инсталиране и разходите за жизнения цикъл, след това получете писмен инженеринг и одобрение на проекта преди доставка или замяна.

Използвайтекак да проверите сертификат за соларен кабелза да потвърдите, че точно предлаганият алуминиев или меден модел и поръчаният размер попадат в обхвата на текущите доказателства. Сертификатът за различна конструкция на проводника не е заместител.

Гъвкавият калайдисан{0}}меден фотоволтаичен кабел обикновено е практичен между модули, съединителни кутии и низови конектори, където са включени относително малки размери на проводника, повтарящо се маршрутизиране и дефинирана конекторна/контактна система. Одобрен кабел от алуминий или алуминиева -сплав може да се обмисли за по-дълги фиксирани събирателни или захранващи маршрути, където кабелът, терминалите, преходите, маршрутът и пакетът за съответствие са проектирани като една система.

Това са тенденции на приложение, а не универсални правила. Даден проект може да забранява алуминия или одобрен алуминиев продукт може да има определен обхват на монтаж, който се различава от медния продукт до него. Потвърдете движението, условията за директно-погребване или тръбопровода, излагането на вода, механичната защита и достъпността.

Ако пътят навлезе в почва, канал или мокър тръбопровод, първо нанесетедиректно погребване срещу тръбопровод за соларен кабел. Материалът на проводника сам по себе си не доказва, че готовият кабел е подходящ за погребване или постоянно излагане на мокро.

За текущ гъвкав продукт от калайдисана-мед, прегледайтеEN 50618 H1Z2Z2-K соларен кабели поискайте точен размер, съпротивление, диаметър, сертификат и монтажни данни за предлагания модел.

За алуминиева опция използвайте токаСоларен кабел TUV PV DC1500 ALсписък като търговска отправна точка, след това поискайте точния URL адрес на жив продукт и технически доказателства преди публикуване или одобрение.

Пазарните-цени на метала и офертите на доставчиците се променят. Ето защо една издръжлива инженерна статия трябва да обяснява модела на разходите, вместо да публикува кратък-ценови диапазон. Изградете и двете оферти около един и същ маршрут, доставен обхват, документация, инсталация и допускания за производителност.

• Количество кабел, избрана секция, надбавка за трасе, минимална поръчка и отпадъци от рязане.
• Барабани, опаковки, товари, съхранение на място, оборудване за обработка и условия за връщане-на макари.
• Уши, контакти, уплътнения, преходни блокове, съединителни кутии, термо{0}}свиване и защита на трасето.
• Капацитет на тръбопровод или тава, кабелни опори, пространство за огъване, теглещо оборудване и промени в достъпа.
• Одобрени инструменти, матрици, калибриране, обучение на монтажници, надзор и прекратяване на труда.
• Входяща инспекция, тестване на проби, сертификати, проследимост и документация за-изградения вид.
• Електрически загуби при одобрения профил на натоварване и всякакви допускания за-разходи за енергия по проекта.
• Резервни части, достъп за проверка, поддръжка, риск от повреда, преработка, прекъсване и администриране на гаранция.

Запишете коя страна доставя всеки артикул. Ако една оферта включва термини, фабрични тестове и доставени барабани, докато другата изброява само кабели, общите суми не са сравними. Съхранявайте предположенията за стоките и датите на котировките във вътрешната работна книга за разходите, а не във вечнозеленото SEO копие.

• Държава на проекта, спецификация на собственика/EPC, системно напрежение, тип маршрут и разрешен материал на проводника.
• Ток на веригата,-дължина на една посока, граница-на падане на напрежението, условия на околната среда, групиране и метод на инсталиране.
• Предлагано обозначение на кабела, точен проводник/сплав, клас, размери, съпротивление, база на ток, OD, тегло и радиус на огъване.
• Приложим стандарт за PV кабел или основа за оценка, сертификат/списък, обхват на модела и размера, маркировка и възможност за проследяване.
• Модели на съединител, накрайник, клема, уплътнение и преход с одобрен-материал и размер на проводника.
• Изисквания за инструмент, матрица, подготовка, съединение, компресия, въртящ момент,-изпитване или проверка, когато е приложимо.
• Дължини на барабана, цвят, опаковка, товари, график за доставка, проби, резервно количество и минимална поръчка.
• Необходим лист с данни, сертификат, декларация, протокол от изпитване, план за проверка, фабрични доказателства и гаранция.
• Сравним график на общите-инсталирани-разходи, показващ кабел, хардуер, промени в маршрута, труд, инструменти, логистика и допускания за загуби.

Ако проектът включва няколко семейства кабели за постоянен и променлив ток, координирайте това решение чрезРешение за кабел за фотоволтаична електроцентралатака че материалът на проводника, накрайниците, маршрутизирането, доказателствата и резервните части да останат последователни в целия кабелен график.

За оперативен актив включете констатациите от проверката и историята на грешките отпродължителност на живота на соларния кабел и ръководство за смянапреди да предложите съществена промяна по време на ремонт или повторно захранване.

Изпратете държавата на проекта, едно-линейна диаграма, ток, напрежение, дължина на маршрута и метод, условия на околната среда, цел-на падане на напрежението, предложени листове с данни за кабела, терминална система и необходими доказателства. SINELINK може да организира подобно-за-подобно техническо и търговско сравнение за наличната продуктова гама. Окончателният дизайн, одобрението на компонентите и монтажът остават отговорност на квалифицирани специалисти по проекта.

Свържете се сега

Може ли алуминиев кабел да се използва в слънчева фотоволтаична система?

Може да се има предвид, когато точният завършен кабел, маршрут, терминали, преходи, сертификация и правила на проекта го позволяват. Одобрението е специфично за продукт- и приложение-.

Може ли алуминиевият соларен кабел да замени медта при същите mm²?

Не предполагайте така. Сравнете максималното съпротивление на проводника, тока, термичните корекции и спада на напрежението, след което проверете всеки край и механичен интерфейс.

Алуминиевият соларен кабел по-евтин ли е от медния?

Кабелният материал може да струва по-малко на някои пазари, но инженерното решение трябва да сравни общите инсталирани разходи, включително по-голяма секция, хардуер, капацитет на маршрута, инструменти, труд, логистика, загуби и поддръжка.

Калайдисаната мед същата ли е като чистата мед?

Не. Калайдисаната мед има калаено покритие върху медните нишки. И двете все още изискват проверка на точния клас на проводника, съпротивлението, стандарта на кабела и одобреното завършване.

Алуминият-с медно покритие същото ли е като кабелът от алуминиева сплав?

Не. Покритият с мед-алуминий е отделна композитна конструкция. Не го класифицирайте и не го купувайте като твърда мед или обикновена алуминиева сплав.

Може ли алуминиев проводник да се постави в стандартен PV конектор?

Само когато производителят на конектора/контакта и приложимото одобрение изрично покриват материала на проводника, класа, размера и диаметъра на кабела. Физическата годност сама по себе си не е одобрение.

Как трябва да се съединят медни и алуминиеви проводници?

Използвайте специално одобрена преходна или терминална система и следвайте инструкциите на производителя. Не импровизирайте подготовка, съединение, инструменти или въртящ момент.

Алуминиевият PV кабел подходящ ли е за директно погребване?

Материалът на проводника сам по себе си не установява годността за погребване. Стандартът, сертификатът, листът с данни, инструкциите за монтаж и проектните изисквания на готовия кабел трябва да позволяват трасето.

Какви документи трябва да предостави доставчик на алуминиев фотоволтаичен кабел?

Поискайте лист с данни, точно описание на проводника, данни за съпротивление и размери, текущ сертификат/списък и обхват, маркировка на кабела, съвместимост на терминирането, възможност за проследяване, записи от тестове/инспекции и гаранция.
